电器控制系统
电动铸铁闸门自带现场控制箱，现场控箱箱体采用碳钢喷塑材质，防护等级为IP55，具有抗腐蚀、防火阻燃性能好。控制箱具有手动、自动控制功能。每台控制箱上设有手动/自动切换开关、控制按钮、信号灯等，控制箱预留有与自控制系统的输入、输出接口。输入：远控开闸命令、远控关闸命令；输出：手动/自动、开到位、关到位、开关闸过转矩及正常/故障。上述接口均为无源继电器触点。电气控制具有过流、短路过载、过转矩、漏电、接地等保护功能，超负荷、超行程、等故障显示功能。
墙式双向方闸门概述及用途
墙式双向方闸门是我厂吸收国内外先进结构和工艺，而进行设计改进的一种给排水及污水处理的理想设备。本闸门的制造加工符合建设部CJ/T3006-1992标准和美国 AWWA标准。广泛应用于市政、石油、化工、电站、冶金、煤炭、轻工、食品、制药、水利、污水处理等给排水工程中，对公称压力这0.1MPa以下的用在管道口和交汇窑井、泥沙地、污水渠道、原站井水口、清水池等地方，用以截止疏通水流或调节水位。并可与手动、电动、液动启闭机组合配套使用，实现现场操作或远距离集中控制，还可与微机联动控制。
2.墙式双向方闸门结构特点
本闸门是由门框、闸板、导轨、密封条、可调整密封机构等部件组成。 本闸门具有结构简单，密封性好、耐磨性强、操作简单、安装方便、使用寿命长，品齐全、适应性广等特点。
用户选购名录（另计价） a,特殊材质的吊耳销轴、吊耳 b,双向止水 c、镶铜止水带或不锈钢止水带及滑道 d,加长滑道部分（超过本公怀标定值时） e,工作水头超过本公司规定标定值时，需机械强度增加需发生的变更设计后制造增加费用 f,其它变更注明：产品重量仅供需方参考，不作为用户收货依据。产品产要技术参数及特性值，以订货前公司给出值为准，如有变更，恕不另行通知。
1.PGZ型系列平面铸铁闸门只限于安装在露顶式水利工程上使用和闸后止水：
2.规格500mm-2500mm时为铸造结构整体式，推荐选用单吊启闭机;
3.规格3000mm-4000mm时为铸造结构组装式，推荐选用双吊启闭机；
4.根据用户特殊要求，可把止水面安装上铜止水；
5.根据用户特殊要求，可生产公司标准规格外异形闸门；
6.可根据用户来图样，制造各种异形闸门或为用户设计异形闸门图样；
7.根据用户水利工程水头高低配备启闭机（启闭力=水头+闸门面积、重量+螺杆重量+摩擦、安全系数）由闸门控制箱面板上的模式转换开关来选择，模式转换开关的状态反馈给控制系统。
（1） 手动模式：选择开关设在机体上，操作人员可在现场手动﹑电动开关闸门。
（2） 自动模式：现场电控柜配置有向中心控制式传输状态信号的接口和接受中控制室遥控的信号接口。
进行铸铁闸门形式选择时，需要根据闸门工作性质、设置位置、运行条件闸孔跨度、启闭力和工程造价等，结合闸门的特点，参照已有的运行实践经验，通过技术经济比较确定。其中平面闸门和弧形闸门是最常采用的门形。大、中型露顶式和潜没式的工作闸门大多采用弧形闸门，高水头深孔工作闸门尤为常用弧形闸门。当用作事故闸门和检修闸门时，大多采用平面闸门。工作闸门前常设置检修闸门和事故闸门。对高水头泄水工作闸门由于经常作动水操作或局部开启，应设法减少闸门振动和空蚀现象，改善闸门水力条件，按不同的部件考虑动力的影响，并对门体的刚度和动力特征进行分析研究。对门叶和埋件的制造、安装精度都应严格控制，当门槽边界流态复杂或体形特殊时，除需参考已有运行的成功试验，还应通过水工模型试验解决可能发生的振动、空蚀问题，以选定合适的门槽体形。

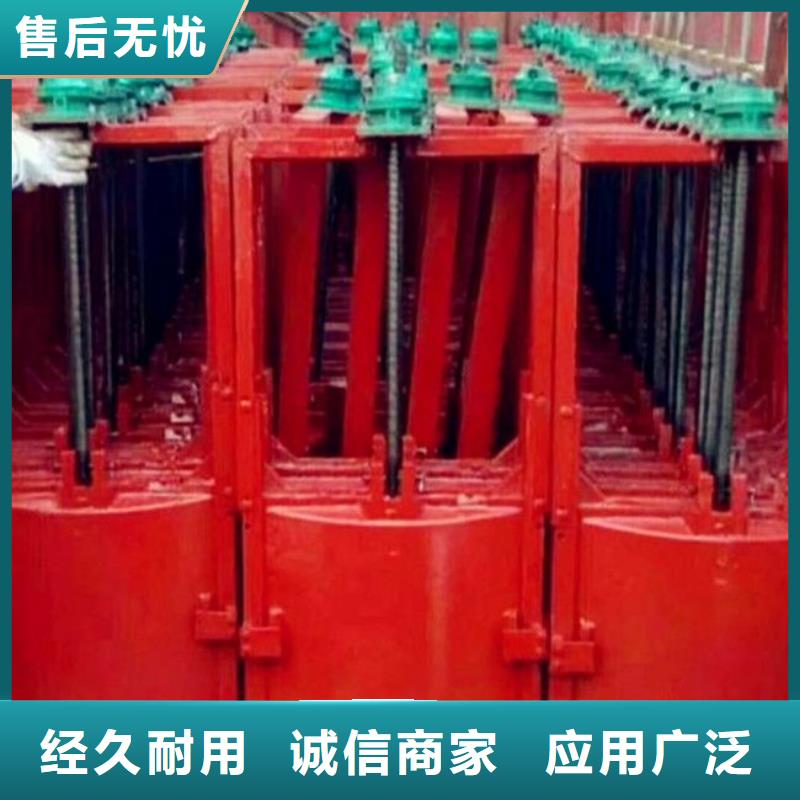

主要由闸框、闸板、吊座及紧闭斜铁等零部件组成。为克服以往钢门易锈蚀的缺点，闸框、闸板全采用铸铁组成，其中闸框又由上横梁、下横梁、左直梁、右直梁组成。为了制造、运输、安装方便，闸板一般根据其大小或高度情况由上下几部分拼装组成。 闸门按闸板形状的不同，分为PZ平板和PGZ拱形两大类。具体选用可根据闸孔尺寸、承压水头、启闭型式、闸门自重等方面加以综合比较确定。 闸门按闸板结构的组合不同，分为整体式和组装式两大类。小规格的闸门一般制成整体式，但机械运输条件较差的施工安装点的闸门亦可制成组装式，以便于人工运输。中等规格以上的闸门一般均可制成组装式。
惠民铸铁闸门、技术创新是企业生命活力的源泉，人才是企业立足之本，是企业技术创新的核心，建立和完善技术创新机制和激励机制，鼓励和发挥技术人员的积j i性，加大 惠民铸铁闸门、产品开发力度，河畔水利机械厂将一如既往的坚持诚信为本，守法经营，求实创新，团结奋进的企业精神，努力开拓，锐意进取。热忱欢迎你来电、来函、来人洽谈业务，共谋发展。
1、闸门在启闭时应注意闸板的上、下极限位置，不能超限，以免损坏闸门或启闭机。
闸板是直接承受水压力的挡水构件，闸框是闸板四周的支承构件，同时也是闸板上下运动的滑道，滑道以外部分镶嵌于闸墩及闸底的二期混凝土中，将闸板所承受的水压力均匀地传递到闸墩及闸室底部。闸框迎水面四周与闸板框四周背水面接触处经机械精制、加工刨光后平直光滑、贴合严密，使结合面、止水面与运动滑道合三为一。在启闭机作用下，当闸门启闭运行时，紧闭斜铁和闸框滑道确保闸门的纵横运行轨迹，在水压力和紧闭斜铁的双重作用下，确保闸板运行平稳， 使闸板与闸框滑道紧密贴合，从而达到有效止水的目的。
2、闸门在启闭过程中如有异常情况应立即停止使用，及时检查修理。
3、闸门在关闭时距闸底10公分处，暂停2分钟，让激流冲净底门槽内杂物，然后再将闸门关闭。
3、方便使用（开关无需人工操作）
双向铸铁闸门如何安装：安装前可根据不同的闸门尺寸设计不同的预埋槽，规格一般为200*200MM，300*300MM，350*350MM，400*400MM等。安装时闸门和闸框一起起吊和安装，预埋槽内安置预埋铁以便于闸门的固定，当上述事宜均完成后，二次浇注预埋槽将预埋件预埋上。
